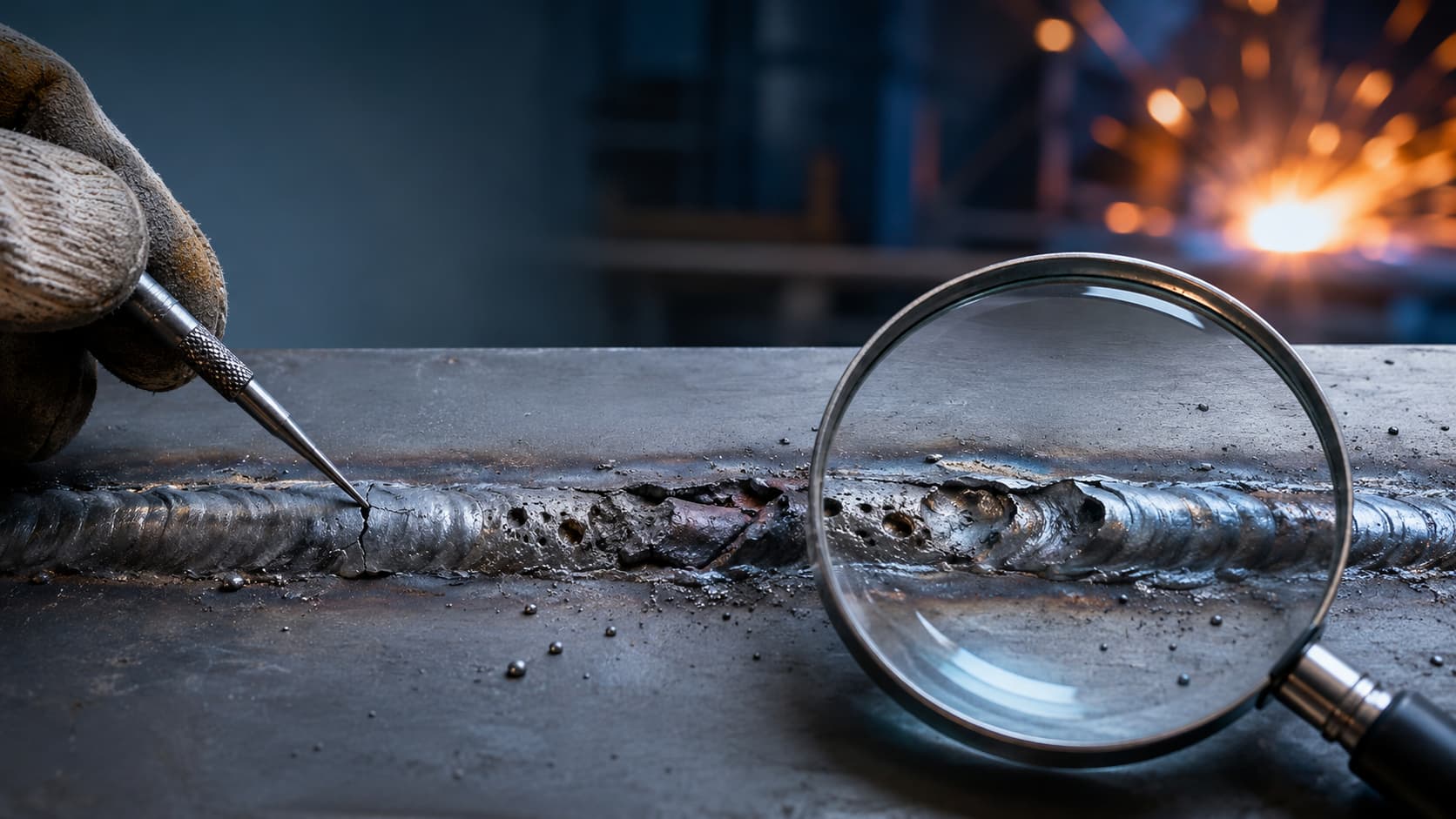

Дефекты сварных швов: виды, причины появления и методы контроля

Сварочный процесс — это не просто соединение металлов, а сложная физико-химическая реакция, где результат зависит от синхронной работы десятков параметров. ГОСТ 30242-97 и РД 03-606-03 систематизируют возможные отклонения, но важно не просто классифицировать брак, а понимать его природу. Грамотно выстроенный контроль сварных соединений позволяет предотвратить повторение ошибок. Эксперты нашей лаборатории неразрушающего контроля применяют каскадную диагностику: от визуального осмотра до рентгенографического анализа.

Дефект сварного соединения — это отклонение от нормативных требований по сплошности, геометрии или механическим свойствам шва, зафиксированное в ходе контроля.

Допустимые отклонения (например, изолированные микропоры до 0,15 мм в конструкциях 3-й категории ответственности) и критические нарушения (сквозные трещины, непровары более 5% длины шва) регламентированы в СП 70.13330, ГОСТ 23118, РД 03-606-03.

Влияние на безопасность: нарушения целостности создают зоны концентрации напряжений, снижают усталостную выносливость и ускоряют коррозионное разрушение. В ответственных металлоконструкциях это может привести к внезапному выходу конструкции из строя без явных предварительных признаков повреждения.

Тип несовершенства	Механизм образования	Риск для эксплуатации
Пористость	Захват газовых пузырей расплавом при кристаллизации	Снижение эффективного сечения, очаги коррозии, падение пластичности
Трещины	Локальное разрушение металла под действием термических напряжений	Критический дефект: развивается лавинообразно, требует немедленной локализации
Подрезы	Эрозия основного металла дугой вдоль границы сплавления	Концентратор напряжений, сокращение ресурса при циклических нагрузках
Непровар	Недостаточное проплавление кромок или межслойное отсутствие сплавления	Падение несущей способности соединения на 40–70%
Шлаковые включения	Захват частиц флюса, оксидов или загрязнений в теле шва	Ослабление структуры, провокация вторичного трещинообразования
Наплывы	Натекание расплава на поверхность шва	Нарушение геометрии, маскировка скрытых дефектов
Прожоги	Вытекание расплава из сварочной ванны из-за перегрева	Полная потеря герметичности и прочности в зоне дефекта
Смещение кромок	Отклонение от проектной соосности при сборке	Неравномерное распределение нагрузок, возникновение изгибающих моментов

Пористость формируется при захвате газов (водород, азот, кислород) кристаллизующимся металлом. Причины: увлажнённые электроды, окисленная поверхность, нарушение защиты сварочной ванны. Эффективно выявлять подобные дефекты позволяют методы ультразвукового и рентгенографического контроля. Устранение: механическая выборка до здорового металла, зачистка, повторная сварка с коррекцией режимов и защитной среды.

Трещины Наиболее опасный вид дефектов сварных соединений — трещины . Различают горячие (кристаллизационные) и холодные (посткристаллизационные) трещины. Их появление может быть связано с остаточными напряжениями, неблагоприятной структурой металла и водородным охрупчиванием. Для выявления трещин применяют комплекс методов неразрушающего контроля, включая ультразвуковую и рентгенографическую диагностику. Устранение дефекта допускается только после полного удаления повреждённого участка с технологическим припуском и последующей термической обработки.

Непровар Отсутствие сплавления между металлом шва и кромками или между соседними валиками. Определённый зазор, заниженный ток, избыточная скорость ведения дуги — ключевые причины. Неразрушающий контроль сварных соединений с применением УЗК надёжно выявляет непровары даже в труднодоступных зонах. Устранять необходимо выборкой дефектного участка и переваркой с обязательным контролем параметров.

Подрезы и наплывы Подрез представляет собой канавку на основном металле вдоль границы шва. Наплыв — излишек наплавленного металла, не сплавившийся с основой. Оба дефекта связаны с нарушением техники ведения дуги или неверным углом электрода. Визуальный осмотр с применением измерительных шаблонов часто достаточен для обнаружения. Для получения качественного соединения подрезы подваривают, наплывы удаляют абразивной зачисткой с контролем профиля.

Шлаковые включения Попадание частиц флюса, оксидных плёнок или механических загрязнений в металл шва. Появление связано с недостаточной очисткой кромок, неверным углом наклона электрода, избыточной вязкостью шлака. Рентгенография и УЗК позволяют находить такие включения с точностью до миллиметра. Процесс исправления включает механическую выборку и повторную сварку с улучшенной подготовкой и контролем межслойной очистки.

Нарушение технологии сварки Отклонение от утверждённой методики: неверная последовательность наложения валиков, отсутствие предварительного подогрева при работе с низколегированными сталями, нарушение межпроходной температуры.

Ошибки выбора режима сварки Некорректно подобранные ток, напряжение, скорость подачи проволоки ведут к непроварам, пористости, прожогам. Определённый режим должен строго соответствовать толщине металла, типу соединения, пространственному положению шва и марке присадочного материала.

Некачественные материалы

Применение электродов с истёкшим сроком хранения, загрязнённой присадочной проволоки, флюса с повышенной гигроскопичностью — прямая причина пористости и шлаковых включений.

Загрязнение поверхности Масляные пятна, окалина, лакокрасочные покрытия, влага на кромках при сварке выделяют газы, провоцируя поры и трещины. Обязательна механическая или химическая подготовка перед работой.

Недостаточная квалификация сварщика Опытный сварщик способен стабильно удерживать дугу, контролировать сварочную ванну, адаптировать технику под конкретные условия. Отсутствие аттестации и регулярной практики — частая причина дефектов сварных швов.

Дефекты работают как концентраторы напряжений: даже микротрещина или подрез многократно усиливают локальные нагрузки. При циклическом нагружении (вибрация, ветровые воздействия, транспортные нагрузки) такие зоны становятся очагами усталостного разрушения. В агрессивных средах поры и включения ускоряют коррозионные процессы. Прочность конструкции определяется её самым слабым звеном — поэтому качество сварных швов является критическим параметром безопасности.

Визуально-измерительный контроль (ВИК) Основной и обязательный этап диагностики сварных соединений — ВИК. Выполняется с использованием луп, измерительных шаблонов, эндоскопов и другого специализированного инструмента. Метод позволяет оценить геометрию сварного шва, выявить подрезы, наплывы, смещения и другие поверхностные дефекты. Проведение визуально-измерительного контроля регламентируется ГОСТ Р ИСО 17637.

Ультразвуковой контроль (УЗК) Ультразвуковой метод базируется на отражении акустических волн от границ несплошностей. Аппарат УЗД генерирует импульсы, которые позволяют определять координаты, размеры и ориентацию внутренних дефектов. Эффективен для выявления непроваров, трещин, включений. ГОСТ Р 55724-2013.

Рентгенографический контроль Рентгенография обеспечивает наглядное изображение внутренней структуры шва на плёнке или цифровом детекторе. Позволяет документально фиксировать вид и локализацию дефектов. Применяется для особо ответственных соединений. ГОСТ 7512-82.

Магнитопорошковый контроль Магнитопорошковый метод обнаруживает поверхностные и подповерхностные дефекты в ферромагнитных сплавах. На намагниченную поверхность наносят магнитный порошок, который визуализирует зоны нарушения сплошности. Эффективен для обнаружения трещин, пор. ГОСТ Р ИСО 2178.

Капиллярный контроль Капиллярный контроль — это метод неразрушающего контроля, основанный на применении проникающих веществ для выявления поверхностных и сквозных несплошностей. На предварительно подготовленную поверхность наносят пенетрант, который проникает в полости дефектов, после чего используется проявитель, делающий повреждения визуально заметными. Метод является универсальным и может применяться для контроля различных материалов. Проведение капиллярного контроля регламентируется ГОСТ Р ИСО 3452.

• Неукоснительно соблюдать утверждённую технологию и методику сварочных работ;
• Применять сертифицированные материалы с актуальными сроками годности и условиями хранения;
• Обеспечивать тщательную подготовку кромок и очистку поверхности от загрязнений;
• Проводить регулярную аттестацию и повышение квалификации сварщиков;
• Внедрять многоуровневый контроль: ВИК после каждого прохода, УЗК/РК — финальная приёмка;
• Использовать неразрушающий контроль качества сварных швов на критических участках конструкции

Контроль сварных соединений является обязательным:

• При изготовлении ответственных металлоконструкций (подъёмные механизмы, мостовые сооружения, резервуары);
• После ремонтных работ или реконструкции сварных узлов;
• При вводе объекта в эксплуатацию (требование надзорных органов);
• В рамках планового технического диагностирования;
• После аварийных ситуаций или экстремальных нагрузок.

Профессиональная лаборатория неразрушающего контроля проводит работы с оформлением протоколов, имеющих юридическую силу и принимаемых экспертизой.

Дефекты сварных соединений — это не просто технологические погрешности, а потенциальные источники аварийных ситуаций. Своевременное выявление и грамотное устранение несовершенств возможны только при системном подходе: от подготовки персонала до применения современных методов НК. Неразрушающий контроль сварных соединений обеспечивает объективную оценку качества сварных швов, продлевает эксплуатационный ресурс конструкций и гарантирует безопасность. Доверяйте диагностику сертифицированным специалистам «ТехЛабКонтроль» — это инвестиция в надёжность вашего объекта.
