Из чего состоит автомобильная дорога: конструкция, материалы и варианты устройства

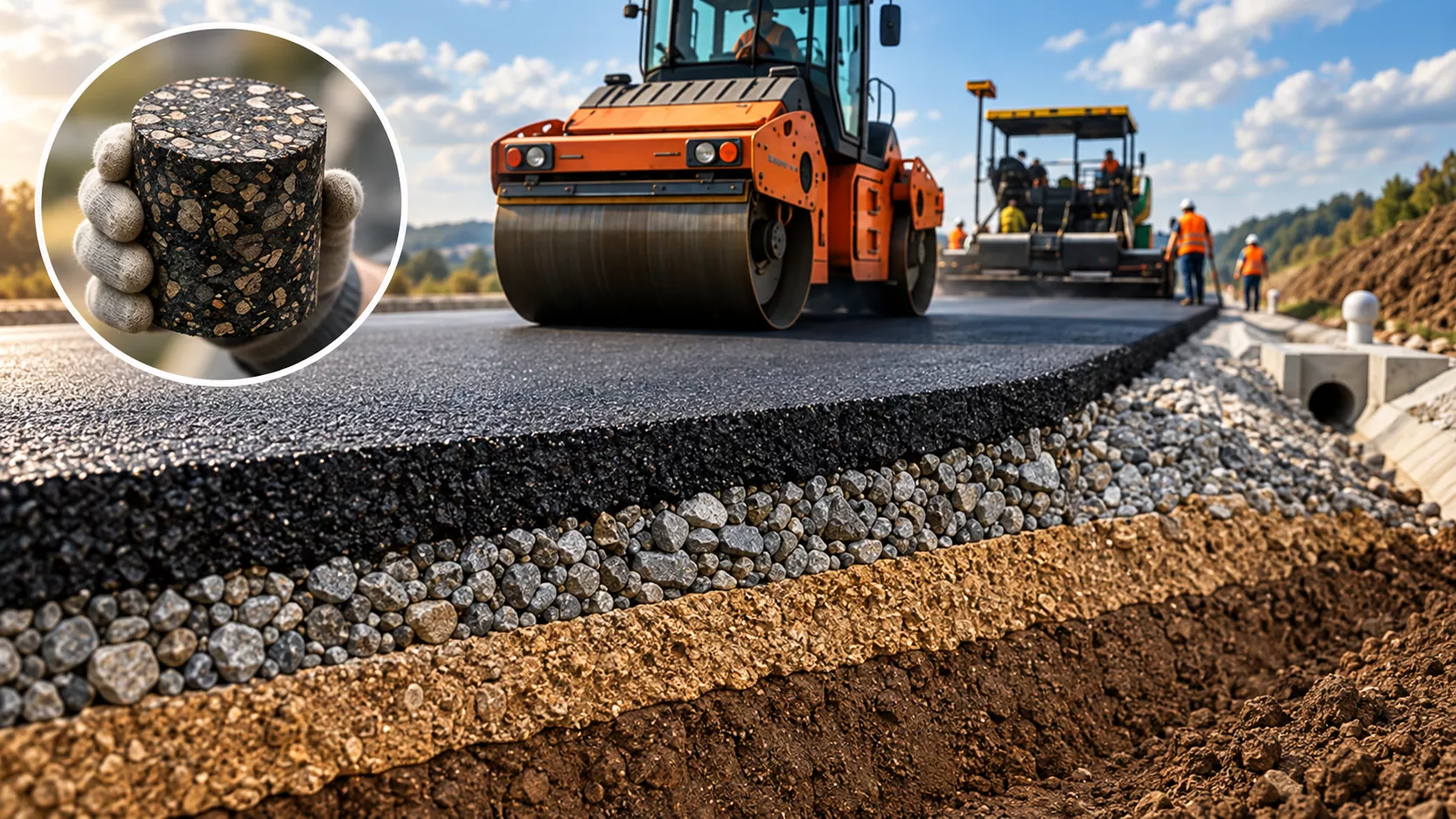

Со стороны кажется, что дорога — это площадка, покрытая асфальтом. На практике видимый слой составляет лишь часть конструкции. Под ним находятся уплотнённый грунт, песок, щебень и укрепляющие материалы, а рядом — элементы водоотвода. Вместе они принимают вес транспорта, распределяют нагрузку и защищают покрытие от воды, мороза и деформаций.

Единого «рецепта» дороги нет. Подъезд к участку, городская улица и проезд для грузовиков строятся по разным схемам. Состав и толщина слоёв зависят от грунта, климата, уровня грунтовых вод и предполагаемой нагрузки. Поэтому конструкцию дорожной одежды определяют по результатам изысканий и расчёта, а не по одной универсальной таблице.

Что называют дорожной одеждой

Дорожная одежда — это многослойная конструкция, расположенная над земляным полотном. Она воспринимает нагрузку от колёс и передаёт её на грунт. Чем глубже находится слой, тем на большую площадь распределяется давление.

При этом автомобильная дорога не ограничивается дорожной одеждой. В её состав входят обочины, откосы, кюветы, водопропускные трубы и другие элементы. Без работающего водоотвода даже прочное покрытие быстро теряет устойчивость.

Основные слои автомобильной дороги

Количество и состав слоёв определяет проект, но в большинстве конструкций можно выделить четыре основных уровня: земляное полотно, подстилающий слой, основание и покрытие.

Земляное полотно

Земляное полотно — подготовленная грунтовая основа будущей дороги. Участок расчищают, снимают растительный слой, выравнивают рельеф, формируют выемку или насыпь и послойно уплотняют грунт.

Если грунт слабый или переувлажнённый, верхние материалы не устранят проблему полностью. Со временем появляются просадки, волны и трещины. Поэтому до строительства проводят инженерные изыскания, определяют состав, влажность, плотность и несущую способность грунта.

При необходимости слабый грунт заменяют, осушают, укрепляют вяжущими материалами или усиливают геосинтетикой.

Подстилающий слой

Над земляным полотном часто устраивают слой из песка, песчано-гравийной смеси или другого дренирующего и морозозащитного материала. Он выравнивает основание, помогает отводить влагу и снижает влияние морозного пучения.

Песок подбирают по зерновому составу, фильтрационным свойствам и содержанию глинистых частиц. После укладки слой разравнивают и уплотняют до предусмотренных проектом показателей.

Основание

Основание принимает нагрузку от покрытия и распределяет её на нижние слои. Его делают из щебня, щебёночно-песчаных смесей, гравия либо материалов, укреплённых цементом.

Зёрна щебня должны сформировать плотный и устойчивый каркас. Значение имеют прочность породы, морозостойкость, истираемость, содержание слабых зёрен и фракционный состав.

Основание может состоять из нескольких слоёв. Каждый из них уплотняют отдельно: если уложить материал чрезмерно толстым слоем, верхняя часть может стать плотной, а нижняя останется рыхлой.

Покрытие

Покрытие контактирует с колёсами, водой, противогололёдными реагентами и перепадами температур. Оно должно быть ровным, износостойким, водоустойчивым и обеспечивать сцепление с шинами.

Распространённый вариант — несколько слоёв асфальтобетона. Нижний участвует в распределении нагрузки, верхний формирует рабочую поверхность и сильнее подвергается износу.

Другая технология — цементобетонное покрытие. Оно жёстче, но требует качественного основания, правильного устройства швов и соблюдения технологии набора прочности.

Какие материалы используют при строительстве дорог

Песок

Песок применяют в подстилающих, дренирующих и выравнивающих слоях. Он заполняет неровности и при подходящем зерновом составе пропускает воду.

Даже песок из одного карьера может отличаться по свойствам в разных партиях. Поэтому его характеристики подтверждают испытаниями, а не только документами поставщика.

Щебень и щебёночно-песчаные смеси

Щебень формирует несущий каркас основания. Для разных слоёв используют определённые фракции или готовые смеси с заданным соотношением крупных и мелких зёрен.

Качество зависит не от максимального размера камня, а от соответствия материала проекту и правильного уплотнения. Избыток мелких частиц может ухудшить дренирование, а их недостаток — оставить слишком много пустот.

Асфальтобетон

Асфальтобетон состоит из минерального заполнителя, минерального порошка и битумного вяжущего. Для нижних и верхних слоёв, нового строительства и ремонта применяют разные составы.

На свойства покрытия влияют температура производства, перевозки, укладки и уплотнения. Остывшую смесь сложнее уплотнить до требуемой плотности, а избыточная пористость ускоряет проникновение воды и разрушение.

Для нагруженных участков могут использоваться щебёночно-мастичные и модифицированные смеси. Однако дорогой материал не компенсирует ошибки в подготовке основания.

Цементобетон

Цементобетон применяют там, где требуется высокая жёсткость и устойчивость к тяжёлым нагрузкам: на промышленных проездах, терминалах и стоянках техники.

Долговечность покрытия зависит от состава смеси, подготовки основания, ухода за бетоном и устройства деформационных швов.

Геосинтетические материалы

Геотекстиль, геосетки и георешётки используют для разделения, фильтрации, армирования и стабилизации слоёв. Геотекстиль может препятствовать смешиванию песка со слабым грунтом, а георешётка — усиливать щебёночное основание.

Геосинтетика не заменяет расчёт и уплотнение. Материал подбирают под конкретную функцию в конструкции.

Жёсткая и нежёсткая дорожная одежда

Нежёсткая дорожная одежда обычно включает асфальтобетон и основания из зернистых или укреплённых материалов. Она допускает небольшие упругие деформации и передаёт нагрузку через систему слоёв.

Жёсткая конструкция имеет покрытие или несущий слой из цементобетона. При её расчёте учитывают прочность плиты, температурные деформации и работу швов.

Выбор между бетоном и асфальтом зависит от назначения объекта, транспортной нагрузки, климата, стоимости строительства и возможностей последующего ремонта.

Готовые решения для разных задач

Следующие схемы показывают общую логику выбора материалов, но не заменяют проект и расчёт толщины слоёв.

Подъезд с небольшой нагрузкой

Для подъезда к участку могут использоваться уплотнённое земляное полотно, геотекстиль при необходимости, песчаный слой и щебёночное покрытие. Для более комфортного проезда добавляют асфальтобетон.

Насыпать щебень прямо на растительный или размокший грунт нельзя: камень постепенно уходит в основание, и колея появляется снова.

Дорога в посёлке или городской проезд

Здесь учитывают не только легковые автомобили, но и мусоровозы, пожарную технику и машины доставки. Обычно требуется земляное полотно, дренирующий слой, щебёночное основание и асфальтобетон. Отдельно проектируют уклоны и ливневый водоотвод.

Промышленная дорога и площадка

На территории предприятия грузовики движутся по повторяющимся траекториям, тормозят, разворачиваются и долго стоят. Поэтому основание усиливают, покрытие подбирают с учётом риска колееобразования, а в отдельных зонах применяют цементобетон.

При расчёте учитывают нагрузку на ось, число проездов, радиусы поворотов и места длительной стоянки.

Временная строительная дорога

Для временного проезда применяют геотекстиль, песок, щебень или вторичные минеральные материалы. Такая дорога тоже должна выдерживать технику в неблагоприятный период, например при весеннем переувлажнении грунта.

Временное решение не означает отсутствие контроля. Если проезд разрушится во время строительства, доставка материалов и работа техники будут остановлены.

Почему вода разрушает дорогу

Вода проникает через трещины и кромки покрытия, скапливается в основании и снижает несущую способность грунта. При замерзании она увеличивается в объёме и способствует дополнительным деформациям.

Поэтому предусматривают продольные и поперечные уклоны, кюветы, лотки, дренажи и водопропускные трубы. Если водоотвод не работает, увеличение толщины асфальта даёт только временный эффект: покрытие ремонтируют, но причина разрушения остаётся ниже.

Как лаборатория контролирует качество дороги

Проект устанавливает требования к материалам и работам, а испытательная лаборатория проверяет соответствие фактических показателей.

До начала и во время строительства исследуют грунт, песок, щебень и асфальтобетонные смеси. На объекте контролируют влажность и степень уплотнения земляного полотна, качество основания, толщину слоёв, температуру и уплотнение асфальтобетона.

Из готового покрытия отбирают керны. По ним определяют толщину слоя, плотность, водонасыщение и другие характеристики. Так можно выявить участки, где смесь была недостаточно уплотнена или уложена с нарушением проекта.

Лабораторный контроль позволяет обнаружить отклонения до завершения работ. Исправить плохо уплотнённый песчаный или щебёночный слой до укладки асфальта дешевле, чем ремонтировать готовую дорогу.

Частые ошибки при строительстве дороги

Конструкцию нельзя выбирать только по примеру соседнего объекта. Внешне похожие участки могут отличаться по влажности, уровню грунтовых вод и несущей способности.

К дефектам также приводят недостаточное уплотнение, укладка материалов чрезмерно толстыми слоями, загрязнённый песок, неоднородный щебень, отсутствие водоотвода и нарушение температурного режима при укладке асфальтобетона.

Ещё одна распространённая ошибка — экономить на основании ради более толстого покрытия. Асфальт не является фундаментом дороги: если нижние слои проседают, верх повторяет их деформации.

Главное о конструкции дороги

Долговечная дорога начинается с исследования грунта и организации водоотвода. Земляное полотно служит опорой, песчаный слой выравнивает и дренирует конструкцию, щебёночное основание распределяет нагрузку, а покрытие обеспечивает ровность и износостойкость.

Типовая схема может быть только отправной точкой. Точный состав и толщину слоёв определяют по результатам изысканий, расчёта нагрузки и проектирования. Лабораторные испытания подтверждают, что материалы и выполненные работы соответствуют проекту и нормативным требованиям.
